Reinraum-ISO-Klassifizierung: ISO 1 bis ISO 9
Die Reinraumklassifizierung definiert die maximal zulässige Konzentration luftgetragener Partikel pro Kubikmeter Luft. Die ISO 14644 Teil 1:2015 legt neun Reinraumklassen fest: von ISO 1 (am reinsten) bis ISO 9 (am wenigsten streng). Dieses Klassifizierungssystem ist der weltweite Standard für alle Branchen, die eine Kontaminationskontrolle benötigen.
Die ISO-Klassifizierung beeinflusst jede technische Entscheidung: Filterklasse, Luftströmungsmuster, Luftwechselraten und betriebliche Komplexität. Die Wahl der richtigen Klasse stellt die Einhaltung regulatorischer Vorschriften sicher und vermeidet gleichzeitig unnötige Kosten durch Überdimensionierung.
ISO 14644: der weltweite Standard
Die ISO 14644 ersetzte 1999 den älteren US Federal Standard 209E (formell zurückgezogen im Jahr 2001). Der Hauptunterschied: Die ISO 14644 verwendet Partikel pro Kubikmeter und umfasst neun Klassen, während der FS 209E Partikel pro Kubikfuß maß und sechs Klassen abdeckte.
Die ISO 14644-1 ist heute die weltweite Referenz für die Reinraumklassifizierung in den Bereichen Pharmazie, Halbleiter, Elektronik, Luft- und Raumfahrt sowie Medizintechnik. In regulierten Umgebungen ist die ISO-Klassifizierung in GMP-, FDA- und ISO 13485-Rahmenwerke eingebettet oder wird dort referenziert.

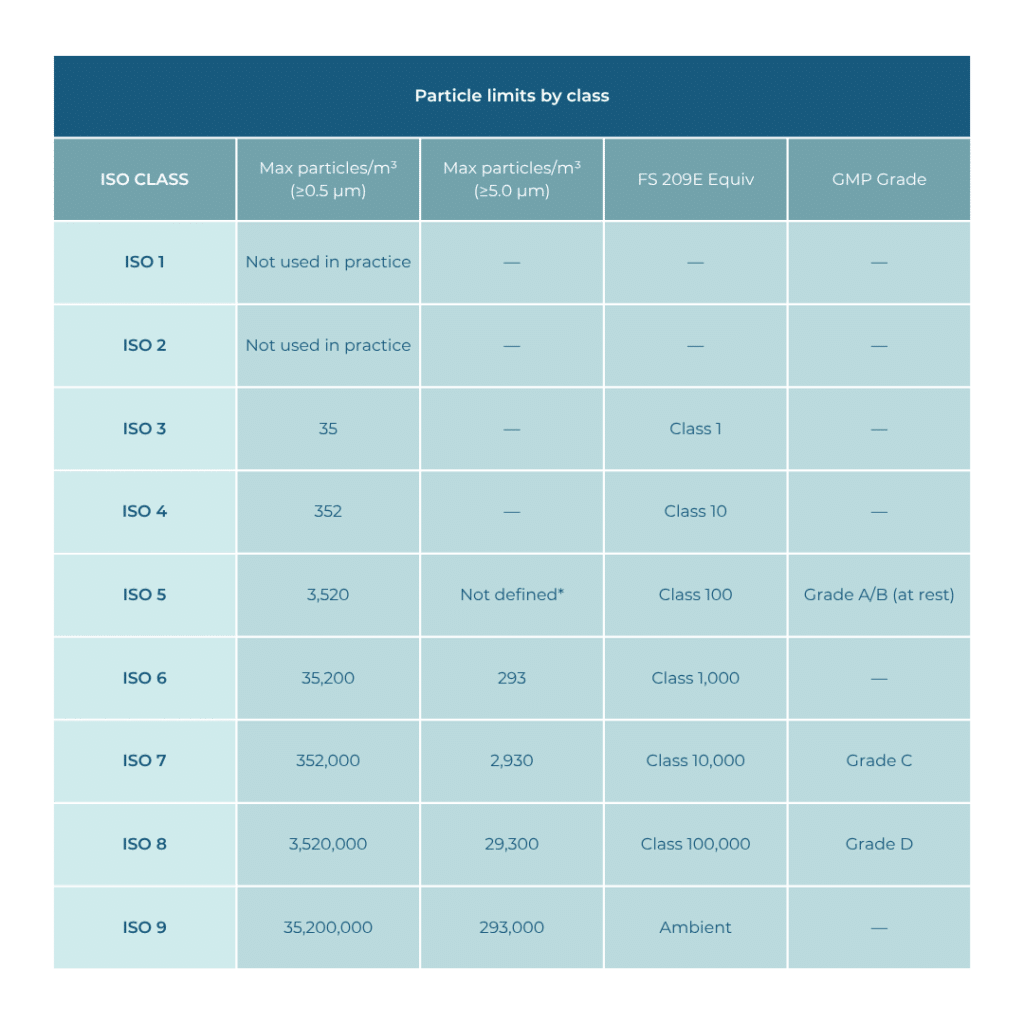

DIE EINZELNEN ISO-KLASSEN VERSTEHEN
ISO 1 & ISO 2
Diese stellen theoretische Reinraumbedingungen dar, die in der kommerziellen Praxis selten oder gar nicht erreicht oder benötigt werden. Kein Standard-Partikelzähler kann bei diesen Konzentrationen zuverlässig messen. Diese Klassen existieren in der Norm der Vollständigkeit halber und für potenzielle zukünftige Anwendungen in der Nanotechnologieforschung.
ISO 3 & ISO 4
Die Extrem-Ultraviolett-Lithografie (EUV) in der Halbleiterindustrie und die fortschrittliche Wafer-Fertigung sind die Hauptnutzer von ISO 3- und ISO 4-Umgebungen. ISO 3 erlaubt nur 35 Partikel/m³ bei ≥ 0,5 µm. Das Erreichen dieser Klassen erfordert eine vollständige laminare Strömung an der Decke, ULPA-Filtration und extrem hohe Luftwechselraten (400 bis 600 ACH). Die Bau- und Betriebskosten sind sehr hoch.
ISO 5
ISO 5 entspricht der FS-Klasse 100 sowie GMP-Grad A/B im Ruhezustand und ist eine der gebräuchlichsten Klassifizierungen in regulierten Industrien. Maximal 3.520 Partikel/m³ bei ≥ 0,5 µm.
Aseptische Verarbeitungsprozesse (Abfülllinien, Isolatoren, Laminar-Flow-Hauben) werden unter ISO 5 betrieben. In der pharmazeutischen Herstellung ist ISO 5 das Minimum für jeden Bereich, in dem ein Produkt ohne weitere Sterilisation der Umgebung ausgesetzt ist. ISO 5 erfordert H14-HEPA-Filtration, unidirektionale (laminare) Luftführung und je nach Raumdesign 240 bis 480 Luftwechsel pro Stunde.
ISO 6
Maximal 35.200 Partikel/m³ bei ≥ 0,5 µm. Entspricht der FS-Klasse 1.000. ISO 6 wird in Unterstützungsbereichen der Halbleiterfertigung, bei der hochpräzisen optischen Montage und in Teilen der Medizintechnikproduktion eingesetzt. Sie ist seltener die primäre Klassifizierung, dient aber oft als Hintergrundumgebung für kritische ISO 5-Zonen.
ISO 7
Maximal 352.000 Partikel/m³ bei ≥ 0,5 µm. Entspricht der FS-Klasse 10.000 und GMP-Grad C. ISO 7 ist eine der am häufigsten verwendeten Klassifizierungen in der Pharma- und Medizintechnikherstellung.
Nicht-sterile pharmazeutische Produktion, Compounding, biotechnologische Verfahren und die Montage von Medizinprodukten erfolgen typischerweise unter ISO 7. Sie wird auch häufig als Hintergrundumgebung für ISO 5-Abfüllbereiche in aseptischen Fertigungseinheiten eingesetzt.
ISO 8
Maximal 3.520.000 Partikel/m³ bei ≥ 0,5 µm. Entspricht der FS-Klasse 100.000 und GMP-Klasse D. ISO 8 ist die Einstiegsklasse für klassifizierte Reinraumumgebungen. Elektronikmontage, Verpackung und weniger kritische pharmazeutische Unterstützungsbereiche arbeiten unter ISO 8. Umkleidebereiche in höher klassifizierten pharmazeutischen Anlagen entsprechen typischerweise ISO 8.
ISO 9
Maximal 35.200.000 Partikel/m³ bei ≥ 0,5 µm. Dies entspricht in etwa der normalen Raumluftqualität. ISO 9 wird selten als formelle Reinraumklassifizierung spezifiziert. Sie existiert in der Norm als Referenzwert. Einige kontrollierte, aber nicht klassifizierte (CNC) Unterstützungsbereiche können sich informell auf ISO 9-Bedingungen beziehen.
Klassifizierung „im Ruhezustand“ vs. „im Betrieb“
ISO 14644 Teil 1 schreibt vor, dass Reinräume unter definierten Belegungszuständen klassifiziert werden müssen.
„Im Ruhezustand“ (at rest) bedeutet, dass der Reinraum fertiggestellt und voll funktionsfähig ist, die Ausrüstung installiert ist und läuft, aber kein Personal anwesend ist. Dies ist der Basiszustand und liefert in der Regel die niedrigsten Partikelzahlen.
„Im Betrieb“ (in operation) bedeutet, dass der Reinraum mit der vollen Anzahl an Personal und allen aktiven Prozessen läuft. Die Partikelzahlen sind aufgrund der menschlichen Aktivität höher. Menschen sind in den meisten Reinräumen die primäre Partikelquelle.
Für die Zwecke der ISO-Klassifizierung verlangt die Norm eine Vereinbarung zwischen dem Kunden und dem Lieferanten darüber, welcher Belegungszustand gilt. In pharmazeutischen GMP-Umgebungen werden in der Regel beide Zustände geprüft und dokumentiert, wobei für jeden Zustand Betriebsgrenzwerte festgelegt werden.
ISO-Klassifizierung vs. GMP-Klasse: Den Zusammenhang verstehen
Das ISO-Klassifizierungssystem und das EU-GMP-Gradsystem (Grad A bis D) behandeln überschneidende, aber unterschiedliche Anforderungen.
ISO 14644 Teil 1 definiert die Luftreinheit ausschließlich über die Partikelkonzentration. Mikrobiologische Kontaminationen, Druckdifferenzen, Personalfluss oder Prozesskontrollen werden darin nicht behandelt.
Der EU-GMP-Annex 1 ergänzt die ISO-Partikelgrenzwerte um mikrobiologische Grenzwerte, Anforderungen an die Kontaminationskontrollstrategie und betriebliche Kontrollen. Die GMP-Konformität erfordert sowohl die ISO-Partikelleistung als auch die zusätzlichen GMP-spezifischen betrieblichen Anforderungen.
Die ungefähren Korrelationen sind:
Klasse A (ISO 5): Kritische aseptische Operationen: Abfüllen, Stopfensetzen, Bördeln unter laminarer Strömung
Klasse B (ISO 5 im Ruhezustand, ISO 7 im Betrieb): Hintergrundumgebung für Klasse A
Klasse C (ISO 7): Weniger kritische Schritte bei der sterilen Herstellung
Klasse D (ISO 8): Nicht-kritische Schritte, erste Umkleidephase, Materialvorbereitung
Für nicht-pharmazeutische Anwendungen ist die ISO-Klassifizierung allein der geltende Standard.
Wie die ISO-Klasse das Reinraumdesign beeinflusst
Die angestrebte ISO-Klasse bestimmt die grundlegenden Konfigurationsentscheidungen in einem Reinraum:
HVAC und Luftwechselraten
Höhere Klassifizierungen erfordern mehr Luftwechsel pro Stunde, um die Partikelkonzentrationen innerhalb der Grenzwerte zu halten. Dieser Unterschied hat direkte und erhebliche Auswirkungen auf den Energieverbrauch und die Betriebskosten.
Filtration
Die HEPA-H14-Filtration (99,995 % Effizienz bei der am stärksten durchdringenden Partikelgröße) ist der Standard in ISO 5- bis ISO 8-Umgebungen. ISO 3 und ISO 4 erfordern ULPA-Filter (U15 oder höher, 99,9995 % Effizienz).
Luftströmungsmuster
ISO 5 und strengere Klassen erfordern eine unidirektionale (laminare) Luftströmung: parallele Luftströme, die Partikel aus der kritischen Zone spülen. ISO 6 bis ISO 9 verwenden in der Regel eine turbulente (Misch-)Strömung, die Kontaminationen durch Luftvolumenaustausch verdünnt.
Druckdifferenzen
Reinräume halten einen Überdruck gegenüber angrenzenden Bereichen aufrecht, um das Eindringen von Partikeln beim Öffnen von Türen zu verhindern. Ein Standardwert ist eine Differenz von mindestens 10 bis 15 Pa zwischen benachbarten Klassen. In pharmazeutischen Bereichen sind Druckkaskaden von Klasse A bis D eine Designanforderung.
Oberflächenmaterialien und Konstruktion
Strengere Klassifizierungen erfordern glattere, nicht partikelgenerierende Oberflächen mit Hohlkehlprofilen, abgedichteten Durchführungen und minimalen horizontalen Vorsprüngen. Jedes Designelement, das Partikel ansammeln kann oder schwer zu reinigen ist, wird zu einem Kontaminationsrisiko, das mit zunehmender Strenge der Zielklasse an Bedeutung gewinnt.
Wie die ISO-Klassifizierung verifiziert wird

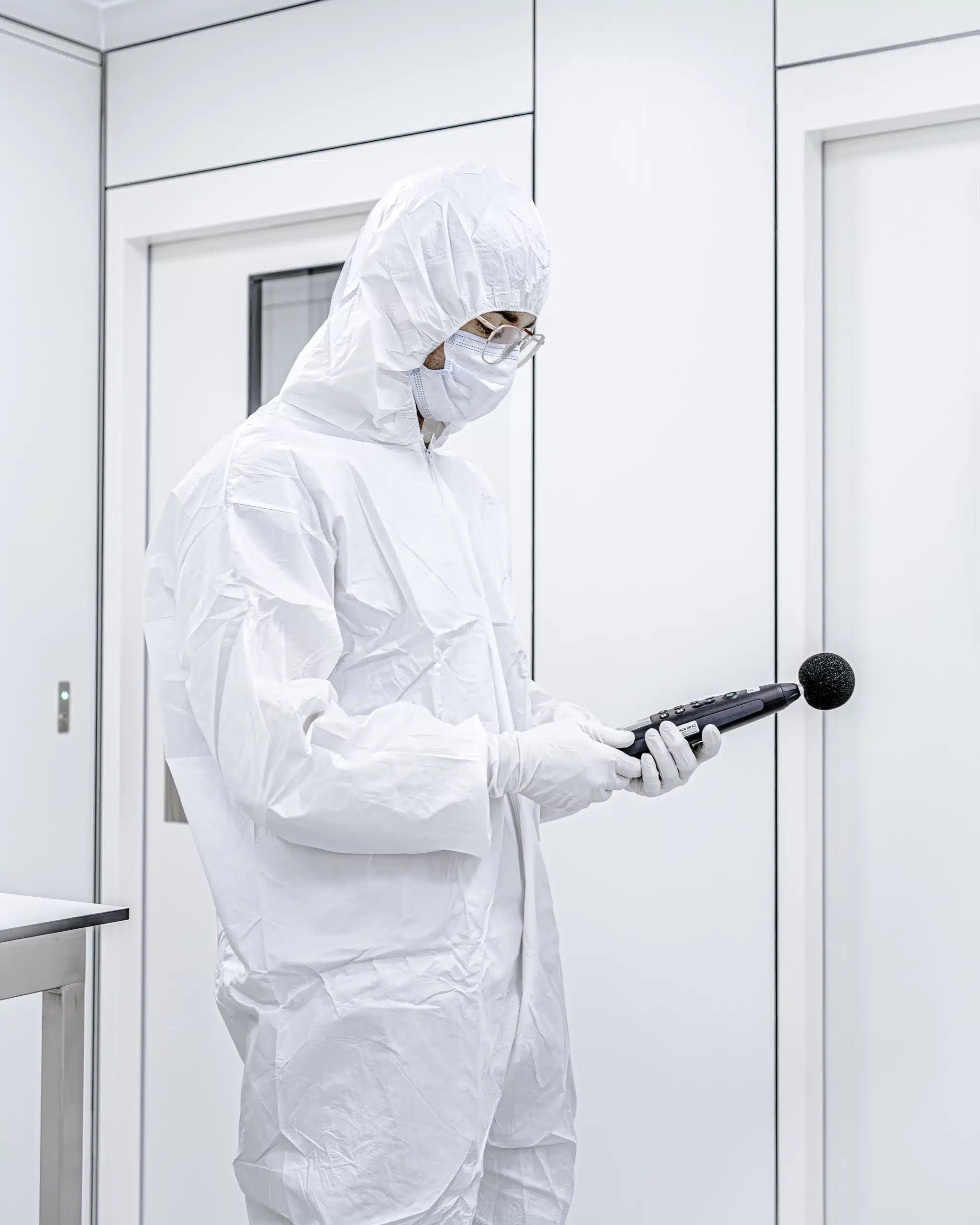

Die Klassifizierung erfolgt nicht durch Selbsterklärung. Die ISO 14644 Teil 1 erfordert formelle Messungen mit lichtstreuenden Luftpartikelzählern (LSAPC) an definierten Probenahmestellen, wobei die Mindestanzahl der Stellen basierend auf der Raumfläche berechnet wird.
Der Prozess folgt den Qualifizierungsphasen:
Designqualifizierung (DQ): Verifiziert, dass das Reinraumdesign die angestrebte ISO-Klasse basierend auf technischen Berechnungen und Spezifikationen erfüllen wird.
Installationsqualifizierung (IQ): Bestätigt, dass HVAC-Systeme, Filter und Konstruktion gemäß den Designspezifikationen installiert wurden.
Funktionsqualifizierung (OQ): Verifiziert, dass der Reinraum seine ISO-Klassifizierung im Ruhezustand erreicht, wobei alle Systeme in Betrieb sind.
Leistungsqualifizierung (PQ): Weist nach, dass die Umgebung ihre Spezifikationen unter Betriebsbedingungen mit Personal und aktiven Prozessen erfüllt.
Nach der Erstklassifizierung schreibt die ISO 14644 Teil 2 eine laufende Überwachung und regelmäßige Requalifizierung vor: bei den meisten Reinräumen mindestens alle 12 Monate, wobei die Häufigkeit von der Risikobewertung und den regulatorischen Anforderungen abhängt.
Auswahl der richtigen ISO-Klasse
Die Wahl einer Klassifizierung, die strenger als nötig ist, ist kein unbedeutendes Problem. Sie erhöht direkt die Baukosten, den Energieverbrauch, den Wartungsaufwand und die betriebliche Komplexität, oft ohne Nutzen für die Produktqualität oder die Patientensicherheit.
Der richtige Ansatz besteht darin, die Klassifizierung basierend auf der Kontaminationsempfindlichkeit des Prozesses zu definieren, nicht nach einer Vorliebe für eine „sichere“ höhere Stufe. Zu den Kernfragen gehören:
Welche Partikelgrößen können einen Defekt, einen Ausfall oder ein Kontaminationsereignis in Ihrem Produkt verursachen? Was ist die maximal akzeptable Partikelkonzentration während der Exposition? Welcher regulatorische Rahmen gilt: GMP-Annex 1, ISO 13485, FDA-Leitfaden? Was sind die beabsichtigten Belegungszustände des Reinraums?
Ein überdimensionierter Reinraum ist zudem schwieriger konform zu halten, da die Umgebung umso empfindlicher auf Abweichungen bei Reinigung, Bekleidung, Verhalten oder Geräteleistung reagiert, je enger die Grenzwerte gesteckt sind.
ABNs Ansatz zur Klassifizierung
Bei ABN Cleanroom Technology ist die ISO-Klassifizierung vom ersten Gespräch an in den Designprozess integriert und wird nicht erst am Ende als Compliance-Check hinzugefügt.
Unser Configure-to-Order Plus (CTO+)-Ansatz verwendet vorgefertigte, validierte Bausteine für jeden ISO-Klassenbereich. Das bedeutet, dass Filtration, Luftführung, Oberflächenmaterialien und Druckhierarchie als System ausgewählt und konfiguriert werden – und nicht aus generischen Komponenten zusammengesetzt sind.
Die ADAPTUS-Plattform unterstützt die vollständige Rückverfolgbarkeit des Lebenszyklus von der Designspezifikation bis zur IQ/OQ/PQ-Dokumentation, wodurch Klassifizierungsnachweise über die gesamte Betriebsdauer der Anlage verfügbar und prüfbar sind.
Fazit
ISO 14644 Teil 1 definiert neun Reinraumklassen basierend auf der maximal zulässigen Konzentration luftgetragener Partikel pro Kubikmeter. ISO 1 ist am reinsten; ISO 9 ist am wenigsten streng. In der Praxis decken ISO 5 bis ISO 8 die überwiegende Mehrheit der industriellen, pharmazeutischen und medizintechnischen Reinraumanwendungen ab.
Die Klassifizierung wird durch formelle Messungen an definierten Probenahmestellen unter vereinbarten Belegungszuständen bestimmt und muss regelmäßig requalifiziert werden. Die ISO-Klasse beeinflusst jede wichtige technische Entscheidung: Filterklasse, Luftströmungsmuster, Luftwechselrate, Druckmanagement und Oberflächenspezifikation.
Die Wahl der richtigen Klassifizierung erfordert ein Verständnis Ihrer Prozesskontaminationsrisiken und des geltenden regulatorischen Rahmens. Eine Überdimensionierung verschwendet Kosten und erhöht den Compliance-Aufwand. Eine Unterdimensionierung gefährdet die Produktqualität und den regulatorischen Status.
FAQ
Was ist die gebräuchlichste ISO-Klasse für pharmazeutische Reinräume?
ISO 5 (GMP-Klasse A/B) für die aseptische Verarbeitung, ISO 7 (Klasse C) für unterstützende pharmazeutische Prozesse und ISO 8 (Klasse D) für weniger kritische Bereiche und die erste Umkleidephase. Die meisten pharmazeutischen Anlagen nutzen mehrere ISO-Klassen innerhalb eines Gebäudes.
Ist ISO 14644 dasselbe wie GMP?
Nein. Die ISO 14644-1 definiert die Luftreinheit ausschließlich über die Partikelkonzentration. Der EU-GMP-Annex 1 ergänzt dies um mikrobiologische Grenzwerte, Anforderungen an die Kontaminationskontrollstrategie und betriebliche Kontrollen. GMP-Konformität erfordert die Einhaltung der ISO-Partikelgrenzwerte plus aller zusätzlichen GMP-Anforderungen.
Wie oft muss ein Reinraum neu klassifiziert werden?
ISO 14644 Teil 2 schreibt eine regelmäßige Requalifizierung vor. Für die meisten Reinräume bedeutet dies mindestens alle 12 Monate, wobei pharmazeutische GMP-Umgebungen basierend auf der Risikobewertung und regulatorischen Erwartungen häufigere Prüfungen erfordern können.
Was ist der Unterschied zwischen ISO 5 und ISO 7?
ISO 5 erlaubt maximal 3.520 Partikel/m³ bei ≥ 0,5 µm; ISO 7 erlaubt 352.000: also genau 100-mal mehr. ISO 5 erfordert laminare Luftströmung und H14-HEPA-Filtration; ISO 7 verwendet typischerweise turbulente Strömung mit H13- oder H14-Filtration. Der Unterschied bei den Bau- und Betriebskosten ist erheblich.
Kann ein Reinraum in einer strengeren Klasse betrieben werden, als er zertifiziert ist?
Ein Reinraum erbringt die Leistung unter den Bedingungen, die während der Klassifizierungsprüfung gemessen wurden. Wenn ein Raum als ISO 7 klassifiziert ist, aber konsistent Partikelwerte der ISO 6 misst, wird er nicht automatisch umklassifiziert: Hierfür ist eine formelle Reklassifizierung erforderlich. Der Betrieb auf einem strengeren Niveau als zertifiziert bringt keine regulatorischen Vorteile, sofern die Klassifizierung nicht formell aktualisiert wird.
Was hat den Federal Standard 209E ersetzt?
ISO 14644-1, die 1999 veröffentlicht wurde. FS 209E wurde 2001 von der US-Regierung offiziell zurückgezogen. ISO 14644-1 verwendet Partikel pro Kubikmeter anstelle von Partikeln pro Kubikfuß und deckt neun Klassen (ISO 1 bis 9) ab, verglichen mit den sechs Klassen von FS 209E.
